单片机数码管0到9编程代码，单片机数码管显示0-9编程教程

本代码用于单片机控制数码管显示0到9的数字，通过编程，单片机能够根据输入的数字信号，驱动数码管显示相应的数字，实现简单的数字显示功能，代码中包含了初始化设置、信号处理和显示逻辑，适用于初学者学习和实践单片机编程。

嗨，大家好！我最近在做一个单片机项目，需要在数码管上显示0到9的数字，我找到了一些代码，但是不太明白它是怎么工作的，能帮我解释一下单片机数码管0到9编程代码的基本原理和步骤吗？非常感谢！

一：单片机数码管显示原理

1. 数码管类型：我们需要知道数码管有两种类型，七段数码管和十四段数码管，七段数码管由七个LED组成,可以显示0到9的数字以及一些特殊字符。



2. 段选控制：在七段数码管中，每个LED对应一个段，共有七个段,单片机通过控制这些段的亮灭来显示数字。

3. 共阴极/共阳极：数码管有共阴极和共阳极两种类型，共阴极数码管的所有段都是连接在一起的，共同接地；共阳极数码管的所有段都是连接在一起的,共同接正电源。

4. 驱动方式：单片机通过GPIO（通用输入输出）引脚控制数码管的段选，当某个引脚输出高电平时,对应的段就会亮起。

二：编程代码编写步骤

1. 初始化GPIO：我们需要配置单片机的GPIO引脚，将其设置为输出模式,以便控制数码管的段。

2. 定义数字编码：我们需要定义一个数组，存储每个数字对应的段编码，数字0的编码是0000001,表示只有最右边的LED亮起。



3. 显示数字：在主循环中，我们读取要显示的数字，然后根据数字编码数组,逐个点亮对应的LED。

4. 延迟：为了使数字显示稳定,我们需要在每次显示数字后添加一个延迟。

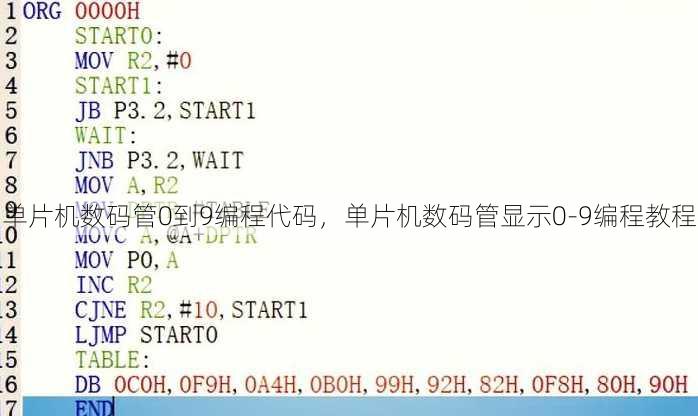

三：代码示例

#include <stdint.h>
#include <stdbool.h>
// 定义数字编码，共阴极数码管
const uint8_t digit_codes[10] = {
    0b0000001, // 0
    0b1001111, // 1
    0b0010010, // 2
    0b0000110, // 3
    0b1001100, // 4
    0b0100100, // 5
    0b0100000, // 6
    0b0001111, // 7
    0b0000000, // 8
    0b0000100  // 9
};
// 初始化GPIO
void init_gpio(void) {
    // 配置GPIO引脚为输出模式
}
// 显示数字
void display_digit(uint8_t digit) {
    if (digit < 10) {
        // 点亮对应段的LED
        // ...
        // 添加延迟
        // ...
    }
}
int main(void) {
    init_gpio();
    while (true) {
        for (uint8_t i = 0; i < 10; i++) {
            display_digit(i);
        }
    }
    return 0;
}

四：注意事项

1. 电流限制：确保给数码管供电的电流不要超过其最大额定电流,以免损坏数码管。

2. 去抖动：在实际应用中，按键操作可能会导致数码管显示不稳定,需要添加去抖动处理。

3. 代码优化：根据实际需求，可以对代码进行优化，例如使用中断驱动显示,提高显示效率。



五：扩展应用

1. 多位数码管：通过扩展多个数码管,可以显示多位数字。

2. 动态扫描：使用动态扫描技术，可以减少LED的功耗,提高显示效果。

3. 字符显示：通过扩展字符编码,可以显示更多字符和图形。

通过以上步骤，我们可以编写出单片机数码管0到9的编程代码，实现数字的显示,希望这篇文章能帮助你更好地理解单片机数码管编程。

其他相关扩展阅读资料参考文献：

数码管是单片机应用中常见的显示设备，其编程实现需要掌握硬件连接、段码逻辑、动态刷新等关键技术，本文将从数码管基础原理、编程实现步骤、常用代码示例、显示优化技巧和常见问题解决五个,系统讲解如何通过编程实现0到9数字的显示。

数码管基础原理

数码管结构组成

数码管由8个LED段（a至g）和小数点（dp）构成，每个段通过导通或关闭控制显示形态。共阳数码管的公共端接高电平，段码为低电平时点亮；共阴数码管的公共端接地，段码为高电平时点亮，限流电阻必须串联在数码管与单片机之间,防止电流过大烧毁器件。

显示原理与段码表

数码管通过点亮不同组合的LED段形成数字，数字0需要a、b、c、d、e、f段亮，而数字1仅需b、c段亮。段码表是编程的核心，需预先定义每个数字对应的段组合，共阴数码管的段码表如下：
0: 0x3F, 1: 0x06, 2: 0x5B, 3: 0x4F, 4: 0x66, 5: 0x6D, 6: 0x7D, 7: 0x07, 8: 0x7F, 9: 0x6F。
段码表需根据数码管类型（共阳/共阴）调整，错误的段码会导致显示异常。

驱动方式与硬件接口

数码管可通过静态驱动或动态驱动实现，静态驱动直接连接单片机的I/O口，适用于单数码管；动态驱动需通过位选线控制多个数码管的开关，节省I/O资源，硬件接口需明确公共端（COM）与段码端（a-g）的连接方式，公共端未正确接电会导致所有段无法点亮。

编程实现步骤

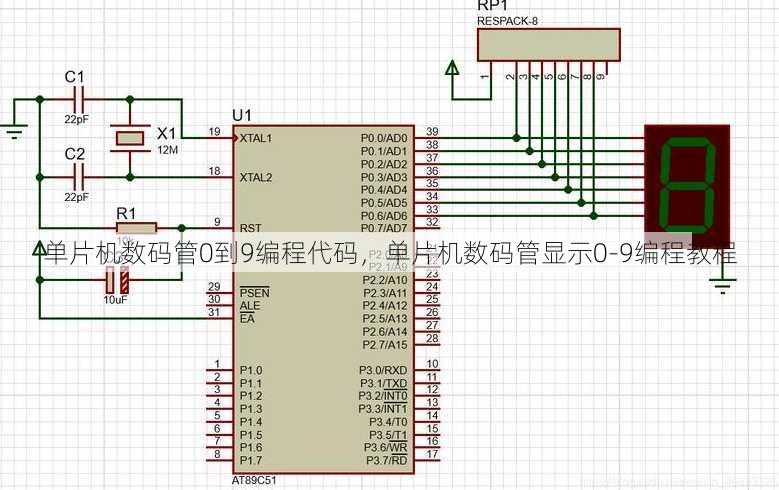

硬件连接与初始化

将数码管的段码端连接到单片机的I/O口，公共端接电源或地，共阴数码管的COM端接地，单片机需设置对应的端口为输出模式，初始化时需配置端口方向寄存器，并确保限流电阻阻值合适（通常为220Ω）。未初始化的端口可能输出随机信号，导致数码管乱码。

段码逻辑与数字映射

根据段码表，将数字0-9的二进制编码映射到对应的段组合，数字3的段码为0x4F，对应二进制为01001111，需将每一位与段码端连接。段码逻辑错误会导致数字显示错误,需通过调试工具逐个验证。

动态刷新与扫描控制

动态显示需通过逐个点亮数码管并快速切换实现，使用定时器控制扫描频率（通常为500Hz），每个数码管点亮时间约2ms。扫描频率过低会导致闪烁，过高则可能影响显示稳定性，需在代码中实现循环扫描逻辑,确保所有数码管被正确刷新。

常用代码示例

静态显示代码结构

以共阴数码管为例，静态显示代码需定义段码表并直接输出对应值。

unsigned char seg_code[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};
void display_num(unsigned char num) {
    P0 = seg_code[num]; // 将段码输出到端口
}

静态显示适用于单数码管，但需占用较多I/O资源。

动态显示代码实现

动态显示需通过位选线控制多个数码管的开关。

void dynamic_display() {
    for (int i = 0; i < 8; i++) {
        P2 = 1 << i; // 选择第i个数码管
        P0 = seg_code[display_data[i]]; // 输出段码
        delay(1); // 延时控制刷新频率
    }
}

动态显示需在代码中精确控制延时时间，否则会出现闪烁或显示错误。

多数码管控制代码

若需同时显示多个数字，需在代码中使用位选线和段码线分离控制。

unsigned char display_data[8] = {0, 1, 2, 3, 4, 5, 6, 7};
void multi_display() {
    for (int i = 0; i < 8; i++) {
        P2 = ~(1 << i); // 位选线反相控制
        P0 = seg_code[display_data[i]]; // 输出段码
        delay(1);
    }
}

多数码管控制需确保位选线与段码线不冲突，否则会显示错误数字。

显示优化技巧

段码优化与简化

通过预计算段码减少代码复杂度，将段码表存储为数组，避免重复编写二进制逻辑。简化段码表可提升代码可读性，降低调试难度。

刷新频率调整与亮度控制

动态显示的刷新频率需根据数码管类型调整，共阳数码管的刷新频率可设为1000Hz，而共阴数码管可设为500Hz，亮度可通过调整电流或电压控制，例如使用PWM调节占空比或更换限流电阻。刷新频率过低会导致显示模糊，过高则可能影响功耗。

代码效率提升与资源管理

优化代码结构以减少资源占用，使用位运算代替逻辑运算，或采用查表法快速获取段码。位运算可提升执行效率，查表法可减少代码行数，合理分配I/O口,避免与其他外设冲突。

常见问题解决

显示异常的排查方法

若数码管显示异常，首先检查电源电压是否稳定，其次确认段码表是否正确，数字显示错误可能是段码逻辑错误或公共端未正确接地。使用示波器检测信号波形，可快速定位问题。

段码错误的调试策略

段码错误通常表现为数字显示不完整或错误，数字1可能显示为数字7，需检查段码表是否匹配数码管类型。通过逐个点亮段码端，可验证每个段是否正常工作。

驱动冲突的解决方法

若数码管无法点亮，检查位选线与段码线的连接是否正确，共阴数码管的COM端接地，而位选线可能被错误配置为高电平。使用驱动芯片（如74HC595）可避免直接驱动导致的电流问题。

闪烁问题的解决技巧

闪烁通常由刷新频率过低或延时时间不一致导致，调整定时器参数或优化延时函数。在代码中加入延时函数，确保每个数码管的点亮时间均匀。

代码兼容性与扩展性

确保代码兼容不同型号的数码管，共阳数码管的段码需取反处理，而动态显示代码需支持多数码管扩展。模块化设计可提升代码复用性，便于后续功能扩展。

：数码管编程需要结合硬件原理与软件逻辑，掌握段码表、驱动方式和刷新频率是关键，通过合理设计代码结构，可实现稳定、高效的数字显示。初学者应从静态显示入手，逐步过渡到动态显示，并注重调试与优化,确保项目顺利运行。
