socket编程流程图，Socket编程流程解析图

Socket编程流程图摘要：，1. 初始化：创建Socket对象，选择合适的协议（TCP或UDP）。，2. 绑定：将Socket绑定到指定的IP地址和端口号。，3. 监听：在绑定端口后，调用listen()函数，准备接收客户端连接请求。，4. 接受连接：使用accept()函数接受客户端的连接请求，创建新的连接Socket。，5. 数据传输：通过读取和写入Socket进行数据交换。，6. 关闭连接：在数据传输完成后，关闭客户端和服务器端的Socket连接。，7. 清理资源：释放Socket资源，结束编程流程。

用户提问：我想了解一下socket编程的流程,能否给我一个详细的解释？

解答：当然可以，Socket编程是网络编程的基础，它涉及到网络通信的核心，下面，我将用的方式,为你讲解Socket编程的流程。

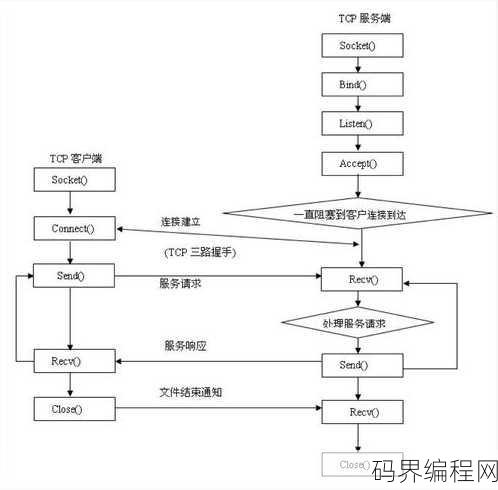

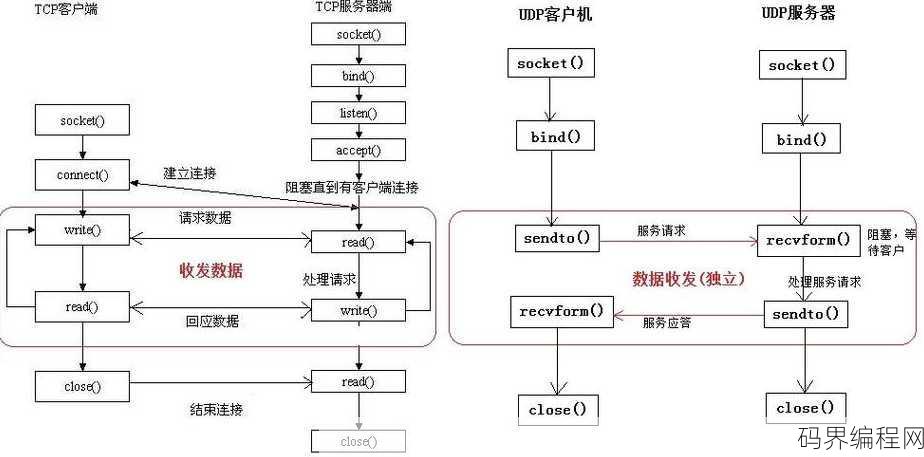

Socket编程流程图

在开始讲解具体流程之前，我们先来了解一下Socket编程的流程图,以下是Socket编程的基本流程：

1. 创建Socket：创建一个Socket对象,用于后续的网络通信。
2. 绑定地址：将Socket对象绑定到一个具体的地址上,包括IP地址和端口号。
3. 监听连接：Socket对象开始监听来自客户端的连接请求。
4. 接受连接：接受客户端的连接请求,并创建一个新的Socket对象与客户端进行通信。
5. 发送数据：通过Socket对象发送数据给客户端。
6. 接收数据：通过Socket对象接收客户端发送的数据。
7. 关闭连接：关闭Socket连接,释放资源。

一：创建Socket

1. 使用socket()函数：在大多数编程语言中，创建Socket对象通常使用socket()函数，在C语言中,可以使用以下代码创建一个Socket对象：

int sockfd = socket(AF_INET, SOCK_STREAM, 0);

2. 指定协议族：AF_INET表示使用IPv4协议族,SOCK_STREAM表示使用TCP协议。
3. 错误处理：在创建Socket对象时，需要检查socket()函数的返回值,以确保Socket创建成功。

二：绑定地址

1. 使用bind()函数：绑定地址通常使用bind()函数，在C语言中,可以使用以下代码绑定地址：

struct sockaddr_in server_addr;
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(8080);
server_addr.sin_addr.s_addr = INADDR_ANY;
bind(sockfd, (struct sockaddr *)&server_addr, sizeof(server_addr));

2. 指定IP地址和端口号：sin_family指定协议族，sin_port指定端口号，sin_addr.s_addr指定IP地址。
3. 错误处理：在绑定地址时，需要检查bind()函数的返回值,以确保地址绑定成功。

三：监听连接

1. 使用listen()函数：监听连接通常使用listen()函数，在C语言中,可以使用以下代码监听连接：

listen(sockfd, 5);

2. 指定队列长度：参数5表示连接请求队列的最大长度。
3. 错误处理：在监听连接时，需要检查listen()函数的返回值,以确保监听成功。

四：接受连接

1. 使用accept()函数：接受连接通常使用accept()函数，在C语言中,可以使用以下代码接受连接：

struct sockaddr_in client_addr;
int client_len = sizeof(client_addr);
int client_sockfd = accept(sockfd, (struct sockaddr *)&client_addr, &client_len);

2. 接收客户端地址：client_addr用于存储客户端的地址信息。
3. 错误处理：在接收连接时，需要检查accept()函数的返回值,以确保连接成功。

五：发送数据

1. 使用send()函数：发送数据通常使用send()函数，在C语言中,可以使用以下代码发送数据：

char buffer[] = "Hello, client!";
send(client_sockfd, buffer, strlen(buffer), 0);

2. 指定发送的数据：buffer为要发送的数据，strlen(buffer)为数据长度。
3. 错误处理：在发送数据时，需要检查send()函数的返回值,以确保数据发送成功。

六：接收数据

1. 使用recv()函数：接收数据通常使用recv()函数，在C语言中,可以使用以下代码接收数据：

char buffer[1024];
int recv_len = recv(client_sockfd, buffer, sizeof(buffer), 0);

2. 指定接收的数据缓冲区：buffer为接收数据的缓冲区，sizeof(buffer)为缓冲区大小。
3. 错误处理：在接收数据时，需要检查recv()函数的返回值,以确保数据接收成功。

七：关闭连接

1. 使用close()函数：关闭连接通常使用close()函数，在C语言中,可以使用以下代码关闭连接：

close(client_sockfd);
close(sockfd);

2. 关闭客户端Socket：client_sockfd为客户端的Socket对象。
3. 关闭服务器Socket：sockfd为服务器的Socket对象。

通过以上讲解，相信你已经对Socket编程的流程有了更深入的了解，在实际开发中，Socket编程的应用非常广泛,希望这篇文章能帮助你更好地掌握Socket编程技术。

其他相关扩展阅读资料参考文献：

Socket编程基础概念

1. Socket是网络通信的端点
   Socket（套接字）是操作系统内核为网络通信提供的接口，相当于应用程序与网络协议之间的桥梁，它通过IP地址和端口号唯一标识设备上的通信端点，使数据能够在不同主机间传输。

2. Socket编程的核心是协议选择
   开发Socket程序时，需明确使用TCP或UDP协议，TCP是面向连接的可靠传输协议，适合需要数据完整性的场景（如文件传输）；UDP是无连接的快速传输协议，适合实时性要求高的场景（如视频直播）。



3. Socket编程的分类：流式套接字与数据报套接字
   根据传输方式，Socket分为流式套接字（SOCK_STREAM）和数据报套接字（SOCK_DGRAM），前者基于TCP，保证数据顺序和完整性；后者基于UDP，数据可能丢失或乱序，但传输效率更高。

Socket编程流程图设计要点

1. 流程图需明确通信双方的角色
   服务器端和客户端是Socket编程的两大核心角色。流程图应分左右两部分，分别描述服务器与客户端的逻辑，例如服务器监听连接，客户端发起请求，双方通过数据交换完成任务。

2. 关键步骤需用节点突出显示
   流程图中需包含地址绑定、监听、连接、数据收发、关闭连接等核心节点，服务器端的“绑定IP和端口”是启动通信的前提，客户端的“发起连接请求”是建立通信通道的关键。

3. 状态转换要清晰可读
   Socket通信涉及多个状态变化，如“等待连接”→“已连接”→“数据传输中”→“连接关闭”。状态转换箭头需明确标注，避免流程混乱，尤其在多线程或异步编程场景中，状态管理尤为重要。



Socket编程实现步骤解析

1. 服务器端初始化：创建Socket并绑定地址
   调用socket()函数创建Socket对象，随后通过bind()绑定本地IP和端口。绑定操作需确保端口未被占用，且网络接口处于活动状态，否则会导致程序崩溃或连接失败。

2. 客户端连接：建立Socket与服务器的通信通道
   客户端通过connect()函数向服务器发起连接请求，需指定服务器的IP地址和端口号，若服务器未启动或网络不通，连接会进入超时或异常状态，需在代码中添加错误处理逻辑。

3. 数据传输：实现双向通信的逻辑闭环
   通信过程中需遵循“发送→接收→确认”的闭环流程。TCP协议要求双方确认数据接收，而UDP则依赖应用层实现可靠性机制，客户端发送数据后，服务器需通过recv()接收并反馈确认信息。

Socket编程中的常见问题与解决方案

1. 连接失败：排查网络配置与端口冲突
   连接失败通常由IP地址错误、端口未开放或防火墙限制引起。需使用netstat或lsof命令检查端口占用情况，并确保服务器已启动且监听状态正常。

2. 数据丢失：优化缓冲区与重传机制
   在UDP通信中，数据可能因网络波动丢失。可通过增加缓冲区大小、使用校验和或引入应用层重传逻辑来降低丢包率，在游戏开发中，关键数据需通过TCP确保可靠传输。

3. 性能瓶颈：合理设计并发模型
   高并发场景下，单线程Socket服务易成为性能瓶颈。采用多线程、异步I/O或事件驱动模型可提升处理能力，Python的asyncio库能通过协程实现非阻塞通信，减少资源浪费。

Socket编程流程图的实际应用案例

1. 实时通信：聊天应用的流程设计
   在聊天系统中，流程图需体现“客户端登录→消息发送→服务器转发→接收方显示”的完整链路。重点标注消息加密和身份验证节点，确保通信安全性和用户隐私。

2. 物联网设备：数据采集与远程控制
   物联网场景下，Socket流程图需包含“设备上报数据→服务器存储→指令下发→设备执行”的闭环。需在流程中加入心跳检测机制，防止设备因网络断开而失联。

3. 游戏服务器：低延迟与高并发的平衡
   游戏Socket编程需优先考虑减少延迟和提升并发能力，流程图中应突出“连接池管理”和“数据包分片传输”策略，例如使用UDP实现快速移动数据同步，同时通过线程池处理玩家操作请求。

Socket编程流程图的优化技巧

1. 简化流程图避免信息过载
   复杂流程图易导致读者困惑，需用分层或折叠方式隐藏非核心细节，将“数据包拆分与重组”等底层逻辑作为子模块，仅在主流程图中保留关键节点。

2. 标注异常处理路径
   Socket通信中，异常处理是保障稳定性的关键。需在流程图中用红色箭头标出错误分支，如“连接超时→重试连接”或“数据校验失败→丢弃包并记录日志”。

3. 动态更新流程图以适应协议变化
   随着网络协议（如WebSocket、QUIC）的演进，流程图需同步更新。WebSocket的“握手协议”需在流程图中单独标注，体现其与传统Socket的区别。

Socket编程流程图的工具选择与实践

1. 推荐使用专业的绘图工具
   如Draw.io、Visio或PlantUML，这些工具支持自动生成代码与流程图的双向映射，便于团队协作和文档维护。

2. 代码注释与流程图的联动
   在开发过程中，将代码逻辑与流程图节点一一对应，例如在Python中使用# 流程图节点：连接建立注释，提升代码可读性。

3. 流程图需适配不同开发阶段
   初期设计用概要流程图快速验证架构，后期开发用详细时序图分析具体交互，使用UML时序图展示客户端与服务器的请求-响应周期。

Socket编程流程图是理解网络通信逻辑的核心工具，其设计需兼顾技术准确性与视觉清晰度，通过分阶段绘制、标注关键节点和异常路径，开发者能更高效地调试和优化代码，无论是构建简单的聊天程序，还是复杂的物联网系统，流程图始终是连接理论与实践的桥梁，掌握流程图的绘制与解读，不仅能提升开发效率，还能为后续扩展（如加入加密、负载均衡）奠定基础。
