matlab怎么绘制函数图像，Matlab绘制函数图像教程

在MATLAB中绘制函数图像，首先定义一个函数表达式，然后使用fplot函数进行绘图，绘制函数f(x) = x^2，首先在命令窗口输入f = @(x) x.^2定义函数，接着使用fplot(f, [a, b])命令绘制图像，[a, b]`为x轴的范围，这样就可以在MATLAB中绘制出函数图像了。

用户提问：大家好，我想在MATLAB中绘制一个函数的图像，但是不太清楚具体该怎么做,能帮忙指导一下吗？

解答：当然可以！在MATLAB中绘制函数图像非常简单，只需要几个步骤就能完成,下面我会详细讲解如何操作。

一：选择合适的函数

1. 确定函数类型：你需要确定你要绘制的函数类型，比如线性函数、多项式函数、三角函数等。
2. 编写函数表达式：根据函数类型,编写相应的MATLAB函数表达式。
3. 选择变量范围：确定x的取值范围，这通常是一个区间，-10, 10]。

二：使用MATLAB命令绘制图像

1. 定义变量范围：使用linspace或logspace函数定义x的取值范围。
2. 计算y值：根据函数表达式计算对应的y值。
3. 使用plot函数绘制图像：使用plot(x, y)命令绘制函数图像。
4. 和标签：使用title和xlabel、ylabel函数添加图像标题和坐标轴标签。

三：调整图像外观

1. 改变线型：使用表示实线，表示虚线,表示点划线等。
2. 设置颜色：使用'color'参数设置线条颜色，如'red'、'blue'等。
3. 添加网格：使用grid on命令添加网格线,方便观察函数的变化。
4. 调整坐标轴范围：使用axis函数调整坐标轴的范围。

四：处理特殊函数

1. 指数函数：对于指数函数，如e^x，直接使用exp(x)即可。
2. 对数函数：对于对数函数，如log(x),确保x的取值范围大于0。
3. 三角函数：对于三角函数，如sin(x)、cos(x),MATLAB已经内置了这些函数。
4. 复合函数：对于复合函数，如sin(x^2)，先计算内部函数的值,再应用外部函数。

五：保存和导出图像

1. 保存图像：使用print函数保存图像，例如print('filename', '-dpng')将图像保存为PNG格式。
2. 导出图像：使用print函数将图像导出到其他格式，如JPEG、PDF等。
3. 复制图像：使用copy命令将图像复制到剪贴板,方便粘贴到其他文档中。

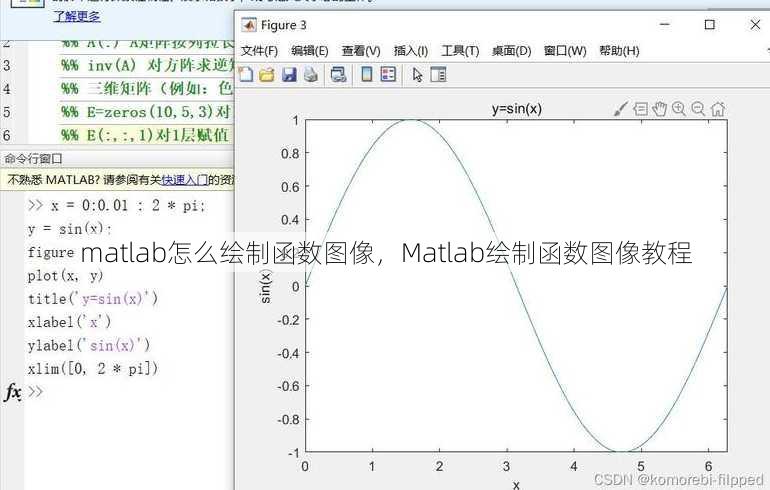

通过以上步骤，你就可以在MATLAB中绘制出各种函数的图像了,下面是一个简单的例子：

% 定义变量范围
x = linspace(-10, 10, 100);
% 计算y值
y = sin(x);
% 绘制图像
plot(x, y);'Sine Function');
xlabel('x');
ylabel('sin(x)');
grid on;

这段代码将绘制一个从-10到10的sine函数图像，你可以根据自己的需求修改函数表达式和参数，绘制出不同的函数图像,希望这篇文章能帮助你更好地在MATLAB中绘制函数图像！

其他相关扩展阅读资料参考文献：

基础绘图操作
1 基本语法与函数调用
MATLAB绘制函数图像的核心命令是plot，其基本语法为plot(x, y)，其中x和y分别为自变量和因变量的数据数组，若需绘制单变量函数，可直接输入plot(f)，MATLAB会自动对x进行等间距采样。

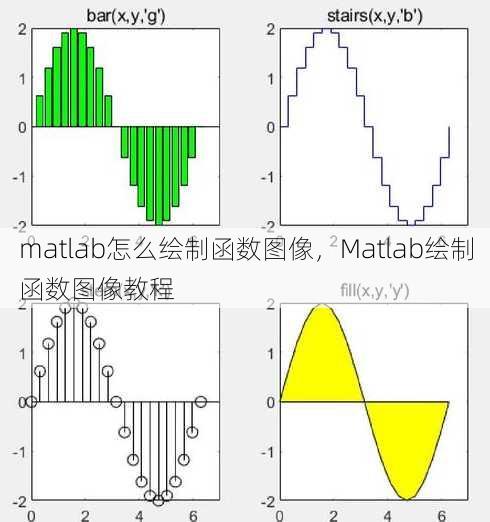

2 常见图形类型与适用场景

• 折线图（Line Plot）：适合连续数据的可视化，通过plot(x, y)实现。
• 散点图（Scatter Plot）：用于展示数据点分布，使用scatter(x, y)。
• 柱状图（Bar Chart）：适合离散数据对比，调用bar(x, y)。
• 极坐标图（Polar Plot）：适用于极坐标系下的函数，如polar(theta, rho)。

3 坐标轴调整与图形美化

• 网格显示：通过grid on开启网格，grid off关闭。
• 坐标轴范围：使用axis([xmin xmax ymin ymax])手动设置范围，或xlim/ylim单独调整。
• 图形标注：xlabel、ylabel、title用于添加坐标轴标签和标题，legend添加图例。
• 图形保存：用saveas(gcf, 'filename.fig')保存当前图形，或print导出为图片格式（如PNG、EPS）。

高级绘图功能
1 三维函数图像绘制

• 三维曲线：使用plot3(x, y, z)绘制空间曲线，如参数方程x = sin(t), y = cos(t), z = t。
• 三维曲面：通过surf(X, Y, Z)生成曲面图，需先用meshgrid生成网格数据。
• 等高线图：用contour(X, Y, Z)展示函数的等高线分布，适合分析地形或函数梯度。

2 动态可视化与动画制作

• 逐帧绘制：使用animatedline创建动态曲线，通过addpoints逐点更新。
• 动画循环：结合for循环和drawnow实现动态效果，例如模拟函数随参数变化的图像。
• 视频导出：用VideoWriter对象录制动画序列，最终生成视频文件（如AVI格式）。

3 自定义图形样式与颜色

• 线型与颜色：通过plot(x, y, 'LineStyle', '--', 'Color', 'r')设置线型和颜色，支持自定义RGB值。
• 标记样式：使用plot(x, y, 'Marker', 'o', 'MarkerFaceColor', 'g')添加数据点标记，如圆形、方形等。
• 图层叠加：用hold on保留当前图形，叠加多条曲线或不同图形类型，便于对比分析。

特殊函数图像绘制技巧
1 参数化函数的绘制

• 参数化方程：通过fplot(@(t) sin(t), @(t) cos(t))绘制参数化曲线，适用于复杂函数关系。
• 多参数函数：使用fplot3处理包含多个参数的三维函数，如x = sin(t), y = cos(t), z = sin(t) + cos(t)。
• 动态参数调整：结合fplot与plot，通过滑动条或输入框实时修改参数并重绘图像。

2 隐函数与方程图像绘制

• 隐函数绘制：使用fimplicit(@(x,y) x^2 + y^2 - 1)绘制隐函数曲线，如圆或椭圆。
• 隐函数曲面：通过fimplicit3(@(x,y,z) x^2 + y^2 + z^2 - 1)生成三维隐函数表面，适合复杂几何分析。
• 多隐函数叠加：用hold on同时绘制多个隐函数，观察其交点或重叠区域。

3 极坐标与参数化极坐标图像

• 极坐标转换：将直角坐标系数据转换为极坐标，使用pol2cart函数生成theta和rho参数。
• 极坐标曲线：通过polar(theta, rho)绘制玫瑰曲线、螺旋线等极坐标函数。
• 极坐标曲面：结合polar与surf，生成极坐标系下的三维曲面，如theta = 0:0.01:2*pi, rho = sin(2*theta)。

数据可视化与图像优化
1 数据导入与处理

• CSV文件读取：使用readmatrix('filename.csv')导入数据，直接用于绘图。
• 数据清洗：对缺失值或异常点进行处理，例如用isnan(y)检测并删除无效数据。
• 数据分段绘制：通过plot(x(1:100), y(1:100))限制绘图范围，避免数据量过大导致性能下降。

2 图表类型选择与适用性

• 折线图：适合连续数据趋势分析，如时间序列或函数变化规律。
• 柱状图：用于分类数据对比，如不同参数下的函数值分布。
• 热力图：通过imagesc(X, Y, Z)展示二维数据的密度分布，适合矩阵或网格数据。

3 图像交互与动态调整

• 交互式工具：使用plottools打开图形交互界面，可拖动坐标轴、调整颜色等。
• 动态缩放：通过axis auto自动调整坐标轴范围，或axis equal保持坐标轴比例一致。
• 数据标签添加：用text(x, y, 'Label')在图像上标注特定点，支持字体大小和颜色自定义。

常见问题与解决方案
1 图像不显示或空白

• 数据类型错误：确保x和y为数值数组，避免使用字符串或逻辑值。
• 坐标轴范围不当：检查axis设置是否超出数据范围，或使用axis tight自动调整。
• 图形被覆盖：在多次绘图时使用hold on保留图形，或删除多余图层。

2 图像分辨率与导出质量

• 分辨率调整：通过set(gca, 'FontSize', 12)设置字体大小，print -djpeg filename导出高分辨率图片。
• 矢量图导出：使用print -deps filename生成EPS格式矢量图，适合学术论文排版。
• 图像压缩：导出为JPEG格式时，通过print -djpeg -r300 filename调整压缩率。

3 图例与标注显示异常

• 图例位置调整：用legend('Location', 'northwest')指定图例位置，避免遮挡图像。
• 标注字体优化：通过set(gca, 'FontName', 'Times New Roman')统一字体，提升可读性。
• 多图例合并：使用legend('ShowLegend', 'on')自动合并图例，或手动调整文本内容。

实战案例与进阶技巧

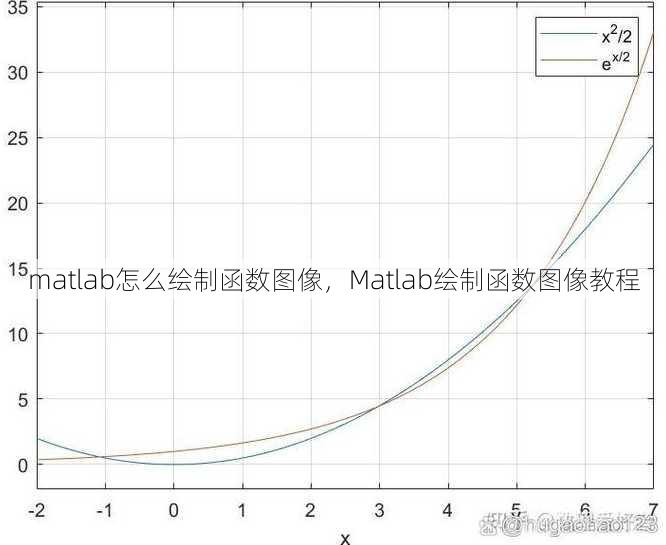

1 多函数对比绘制

• 多曲线叠加：在同一坐标系中绘制多个函数，如plot(x, sin(x), 'r')和plot(x, cos(x), 'b')，通过颜色区分。
• 图例自定义：使用legend({'正弦函数', '余弦函数'})添加中文图例，提升专业性。
• 网格线样式：通过grid('minor')添加次要网格线，或grid('off')简化图形。

2 三维图像旋转与视角调整

• 视角设置：使用view(azimuth, elevation)调整三维图像视角，如view(45, 30)。
• 旋转交互：通过rotate3d on开启三维图像旋转功能，鼠标拖动即可调整视角。
• 光照效果：用lighting和camlight添加光照效果，提升三维图像立体感。

3 动画与交互式绘图

• 逐帧动画制作：通过for循环生成多组数据，使用animatedline逐帧绘制并保存为视频。
• 交互式参数调整：结合uicontrol创建滑动条，实时修改参数并更新图像。
• 动态数据更新：使用replot命令刷新图像，或drawnow强制刷新图形界面。

高效绘图的实用建议
1 图形性能优化

• 减少数据点：对大量数据使用plot(x(1:1000), y(1:1000))降低计算负担。
• 避免重复绘图：使用clf清除图形而非关闭程序，提高操作效率。
• 内存管理：定期使用clear释放未使用的变量，防止内存溢出。

2 图像保存与分享

• 多格式导出：支持导出为PNG、EPS、PDF、SVG等格式，满足不同需求。
• 分辨率设置：通过print -r300导出300dpi分辨率图片，确保打印质量。
• 图像压缩：使用print -djpeg -r300 -c300压缩JPEG图像，平衡质量和文件大小。

3 图像标注与注释

• 文本注释：用text(x, y, '注释内容')添加说明文字，支持数学公式（如$y = \sin(x)$）。
• 箭头标注：通过annotation('arrow', [x1 x2], [y1 y2])添加指向性注释。
• 图像注释保存：使用exportgraphics(gcf, 'filename.png', 'Resolution', 300)保存带注释的图像。

MATLAB的函数图像绘制功能强大且灵活，掌握基础语法、图形类型和高级技巧是关键，无论是简单的二维折线图还是复杂的三维曲面动画，都可以通过合理选择命令和参数实现。实际应用中，建议结合具体需求调整坐标轴、颜色和标注，同时注意数据处理和性能优化，以确保图像清晰且运行高效，通过不断实践和探索，用户能够快速提升绘图能力,将数学函数转化为直观的可视化结果。
