matlab画图函数，Matlab绘图函数全解析

Matlab画图函数是用于在Matlab环境中创建和展示图形的工具，这些函数包括plot、scatter、bar、histogram等，可绘制二维和三维图形，plot用于绘制二维曲线，scatter用于散点图，bar用于条形图，而histogram用于直方图，用户可以通过调整参数如颜色、线型、标记等来定制图形的外观，这些函数在数据可视化、科学研究和工程应用中发挥着重要作用。

用户提问：嗨，我是一名MATLAB新手，想了解一下MATLAB中都有哪些画图函数？能简单介绍一下它们的作用吗？

解答：当然可以，MATLAB是一个非常强大的科学计算和绘图软件，它提供了丰富的画图函数，可以帮助你轻松地将数据可视化,下面我将从几个来详细介绍MATLAB的画图函数。

一：基本的二维绘图函数

1. plot：这是最常用的二维绘图函数,用于绘制二维曲线。


   • 用法：plot(x, y)，其中x和y是向量,表示横纵坐标。
   • 示例：plot([1, 2, 3], [4, 9, 16])会绘制一个简单的抛物线。

2. scatter：用于绘制散点图。

   • 用法：scatter(x, y, s, c)，其中s是点的大小,c是点的颜色。
   • 示例：scatter([1, 2, 3], [4, 9, 16], 50, 'r')会绘制一个红色的散点图。

3. bar：用于绘制柱状图。

   • 用法：bar(x)，其中x是向量,表示柱状图的宽度。
   • 示例：bar([1, 2, 3], [4, 9, 16])会绘制一个柱状图。

4. stairs：用于绘制阶梯函数。

   • 用法：stairs(x, y),其中x和y是向量。
   • 示例：stairs([1, 2, 3], [4, 9, 16])会绘制一个阶梯函数。

5. pie：用于绘制饼图。

   • 用法：pie(x)，其中x是向量,表示各部分的值。
   • 示例：pie([1, 2, 3])会绘制一个饼图。

二：高级绘图技巧

1. 自定义坐标轴范围：使用xlim和ylim函数可以自定义坐标轴的范围。


   • 用法：xlim([min, max])和ylim([min, max])。
   • 示例：xlim([0, 10])会将x轴的范围设置为0到10。

2. 和标签：使用title和xlabel、ylabel函数可以添加标题和坐标轴标签。

   • 用法：title('标题')，xlabel('X轴标签')，ylabel('Y轴标签')。
   • 示例：title('散点图示例')会在图中添加标题。

3. 改变线型、颜色和标记：使用、、等可以改变线型，使用颜色名称或RGB值可以改变颜色，使用'o'、等可以改变标记。

   • 用法：plot(x, y, 'r-', 'LineWidth', 2)会绘制红色粗线。
   • 示例：scatter(x, y, 'o', 'b')会绘制蓝色圆点标记。

4. 叠加多个图形：使用hold on和hold off可以叠加多个图形。

   • 用法：hold on开启叠加模式，hold off关闭叠加模式。
   • 示例：在同一个图中绘制多条曲线。

5. 添加网格线：使用grid on和grid off可以添加或移除网格线。

   • 用法：grid on添加网格线，grid off移除网格线。
   • 示例：grid on会在图中添加网格线。

三：三维绘图函数

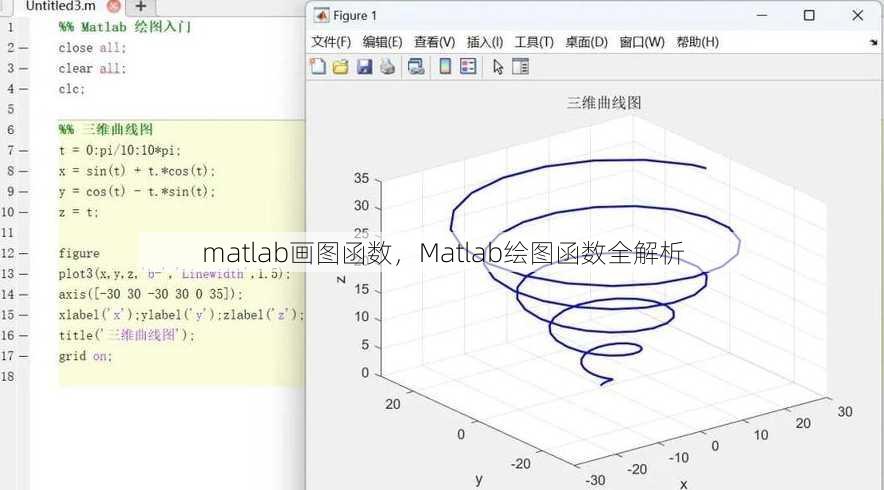

1. plot3：用于绘制三维曲线。


   • 用法：plot3(x, y, z)，其中x、y、z是向量。
   • 示例：plot3([1, 2, 3], [4, 9, 16], [1, 2, 3])会绘制一个三维曲线。

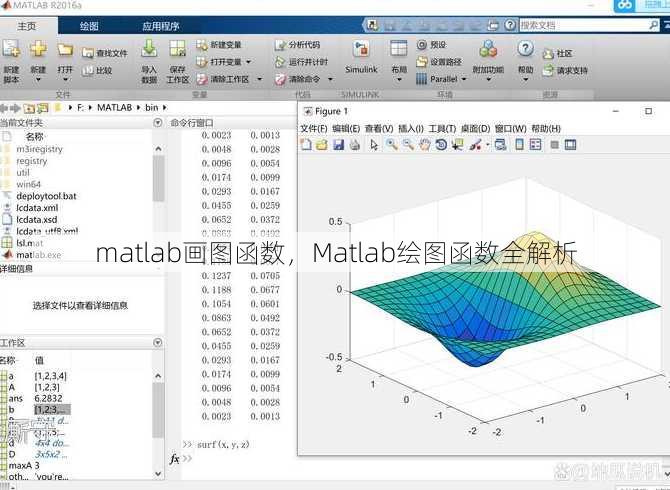

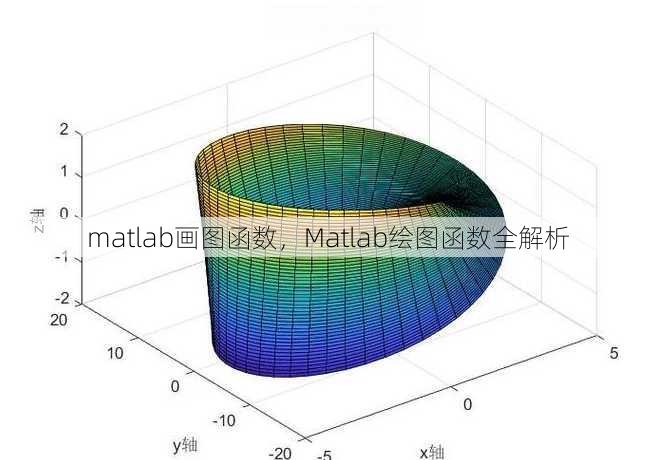

2. surf：用于绘制三维曲面。

   • 用法：surf(x, y, z)，其中x、y、z是矩阵。
   • 示例：surf(x, y, f(x, y))会绘制一个三维曲面。

3. mesh：用于绘制三维网格图。

   • 用法：mesh(x, y, z)，其中x、y、z是矩阵。
   • 示例：mesh(x, y, f(x, y))会绘制一个三维网格图。

4. scatter3：用于绘制三维散点图。

   • 用法：scatter3(x, y, z, s, c)，其中s是点的大小,c是点的颜色。
   • 示例：scatter3(x, y, z, 50, 'r')会绘制一个红色的三维散点图。

5. slice：用于绘制三维数据的切片。

   • 用法：slice(x, y, z, v),其中v是切片的值。
   • 示例：slice(x, y, z, 10)会绘制z值为10的切片。

通过以上介绍，相信你已经对MATLAB的画图函数有了基本的了解，MATLAB的画图功能非常强大，可以满足各种数据可视化的需求,希望这些信息能帮助你更好地使用MATLAB进行科学计算和绘图。

其他相关扩展阅读资料参考文献：

基本绘图函数

1. plot函数：用于绘制二维折线图，基本语法为plot(x, y)，其中x和y为数据数组，若仅提供y，则默认x为索引值。
2. subplot函数：实现多子图布局，语法subplot(m, n, p)表示将图形窗口划分为m行n列，p为当前子图位置。
3. figure函数：创建新的图形窗口，语法figure(n)可指定窗口编号，便于多图并存或切换。

高级图形定制

1. 坐标轴调整：使用axis([xmin xmax ymin ymax])手动设置坐标范围，或xlim、ylim分别控制横纵轴边界。
2. 图例添加：通过legend('字符串1', '字符串2')为图形添加图例，需在绘图后调用，支持自定义字体大小和位置。
3. 颜色与样式设置：在plot中添加参数如'r--'（红色虚线）或Color, LineStyle等属性，实现线条颜色、样式及标记的个性化。

数据可视化技巧

1. 数据类型适配：支持向量、矩阵、表格等数据类型，如plot(t, sin(t))自动适配时间序列数据，无需手动转置。
2. 标注优化：使用xlabel, ylabel, title添加坐标轴标签和标题，text或annotate可插入注释文本，提升图表可读性。
3. 图形交互功能：通过ginput获取鼠标点击坐标，或datacursormode开启数据光标，便于分析特定点的数值信息。

三维图形绘制

1. mesh函数：生成三维网格图，语法mesh(X, Y, Z)需提供三维坐标矩阵，适合展示曲面结构。
2. surf函数：绘制带颜色映射的三维曲面图，与mesh类似，但表面颜色由Z值决定，增强视觉效果。
3. plot3函数：实现三维折线图，语法plot3(x, y, z)可展示三维空间中的数据轨迹，支持动态视角调整。

动画制作方法

1. 逐帧生成动画：利用getframe捕获每帧图像，结合movie函数播放，需在循环中调用drawnow确保图形实时更新。
2. 动画帧控制：通过pause调整帧间隔时间，或frameRate设置播放速度，实现流畅的动画效果。
3. 动画导出格式：使用VideoWriter对象将动画保存为AVI文件，或直接导出为GIF、MP4等格式，便于分享与展示。

MATLAB画图函数的核心价值
MATLAB的画图功能不仅是数据展示工具，更是科学计算与工程分析的关键环节。plot函数作为基础，能快速生成折线图，但若需呈现复杂数据关系，需结合subplot实现多图对比，或通过figure管理多个图形窗口，在信号处理中，同时绘制原始信号与滤波后信号，subplot可避免重复代码，提升效率。

图形定制的实用性
坐标轴调整是避免图表失真的重要步骤，当绘制正弦波时，若不手动设置axis([0 2*pi -1 1])，可能导致坐标范围过大或过小，影响数据观察。图例添加则能明确区分多条曲线，尤其在对比实验数据时不可或缺，而颜色与样式设置可增强图表的可读性，例如用'g'（绿色）和'LineWidth'（线宽）突出关键趋势。

数据可视化中的细节处理
数据类型适配直接影响绘图效果，绘制矩阵数据时，plot会自动展开为向量，但若需绘制矩阵的每个元素，需使用imagesc或pcolor。标注优化需注意字体大小与位置的协调，避免标签遮挡数据。title('数据趋势图', 'FontSize', 14)能清晰标注图表主题。图形交互功能则允许用户动态探索数据，例如在分析时间序列时，通过datacursormode实时查看数据点坐标。

三维图形的场景应用
mesh函数常用于数学函数的可视化，如绘制Z = sin(sqrt(X^2 + Y^2))的曲面。surf函数则适合展示地形图或热力图，通过颜色映射直观反映数据变化，在流体力学中，用surf绘制速度场分布，能更清晰地观察流体运动特征。plot3函数适用于轨迹分析，如绘制粒子运动路径，需确保x, y, z数据的同步性。

动画制作的扩展功能
逐帧生成动画是动态展示数据变化的常用方法，模拟粒子扩散过程时，通过循环更新plot3并捕获帧，可生成连续动画。动画帧控制需平衡帧率与计算资源，过高帧率可能导致程序卡顿，过低则影响流畅度。动画导出格式需根据需求选择，如VideoWriter支持高质量视频，而gif便于网页展示。

MATLAB画图函数的进阶策略
对于复杂数据，plot函数的扩展版本如plotyy可同时绘制双Y轴图表，适用于对比不同量纲的数据。三维图形可结合view调整视角，如view(az, el)设置方位角和仰角，使曲面呈现更立体。动画制作可利用comet函数生成动态轨迹图，或通过fplot实时绘制函数图像，提升交互体验。

总结与建议
MATLAB画图函数的核心在于灵活性与高效性。基本绘图需掌握plot, subplot, figure等基础工具，高级定制则需熟悉坐标轴、图例、颜色等参数设置，对于三维数据，mesh, surf, plot3是必备技能，而动画制作则能增强数据表现力，建议初学者从二维图表入手，逐步扩展至三维与动态可视化，结合实际案例巩固知识，绘制一个正弦波并添加图例、调整坐标轴，再通过subplot展示其傅里叶变换结果，形成完整的分析流程。

MATLAB画图函数的未来趋势
随着数据量的增长，高效可视化成为关键，MATLAB的plot函数已支持大数据集的优化渲染，而三维图形与动画功能正逐步集成AI算法，如自动识别数据特征并生成最佳图表，用户需关注MATLAB的版本更新，利用新功能提升工作效率，R2023a新增的plot与surf参数可自动生成标注，减少手动调整时间。

最终提示
无论初学者还是资深用户，MATLAB画图函数都需遵循“简洁明了、功能明确”的原则，避免过度复杂化图表，优先使用内置函数，必要时结合脚本实现自动化，用plot绘制数据后，直接调用legend和xlabel即可完成基本展示，无需引入第三方工具，通过实践掌握这些技巧,才能充分发挥MATLAB在数据可视化中的潜力。
