宏程序编程指令代码（宏程序编程指令代码大全）

本文目录一览：

• 1、老师,我想向你求助广数980宏程序的编制方法。。。以及指令格式换算...
• 2、FANUC的用M或G指令调用宏程序?
• 3、跪求:数控编程的宏程序指令代码,及其含义
• 4、宏程序怎么用
• 5、a类宏程序代码一览表?
• 6、法兰克系统宏程序有几种指令代号?

老师,我想向你求助广数980宏程序的编制方法。。。以及指令格式换算...

F = S * π * D / 1000 其中，F表示进给速度，S表示主轴转速，D表示刀具直径。通过这个公式，我们可以将主轴转速转换为进给速度，从而更好地控制零件加工过程。另外，在进行指令格式换算时，还需要注意单位的转换。例如，从英寸到毫米的换算公式为：1英寸 = 24毫米 通过这些换算关系，我们可以更好地控制零件加工过程，提高生产效率。

例如车1/4椭圆（从0度到90度），X半轴为40，Z半轴为30，坐标零点在椭圆圆心上。

FANUC的用M或G指令调用宏程序?

在FANUC系统中，宏程序的编写与调用是数控编程中的重要环节。编写宏程序通常是在9000号以上的程序段中进行。比如，可以编写一个宏程序O9001，其中包含了一系列的G或M指令。宏程序的调用通过M指令实现。执行M89指令后，机床将按照宏程序O9001中的指令进行操作。具体来说，M89将触发M5指令，进而启动宏程序中的相应部分。

FANUC系统中，调用子程序的指令是M98，这是一条关键指令，用于在程序执行过程中调用预先编写的子程序。在编写FANUC数控程序时，若需执行特定功能，可以将其编写为一个子程序，然后通过M98指令调用。M98指令的基本格式为：M98 P子程序编号 L调用次数。

总之，查看FANUC数控系统中的全局变量，可以通过多种方式实现，包括使用M9M98和G65指令调用宏程序或子程序显示全局变量。在实际操作中，可以根据具体需求选择最合适的显示方式。

在数控加工中心中，M指令和G代码是编程时不可或缺的部分，它们用于控制机床的动作和状态。M03和S1000分别表示主轴正转和以每分钟1000的速度运转，M04用于主轴逆转，M05则表示主轴停止。M10和M14分别控制主轴切削液的开启和关闭。

跪求:数控编程的宏程序指令代码,及其含义

宏程序指令代码是数控编程中不可或缺的一部分，它们定义了程序段的逻辑控制。IF指令是常用的条件判断语句，例如：IF[*****]GOTO*：如果*****转到第*程序段，这意味着如果满足括号内的条件，程序将跳转至指定的行。这里的*****代表一个条件表达式，GOTO*则指明了程序的跳转位置。

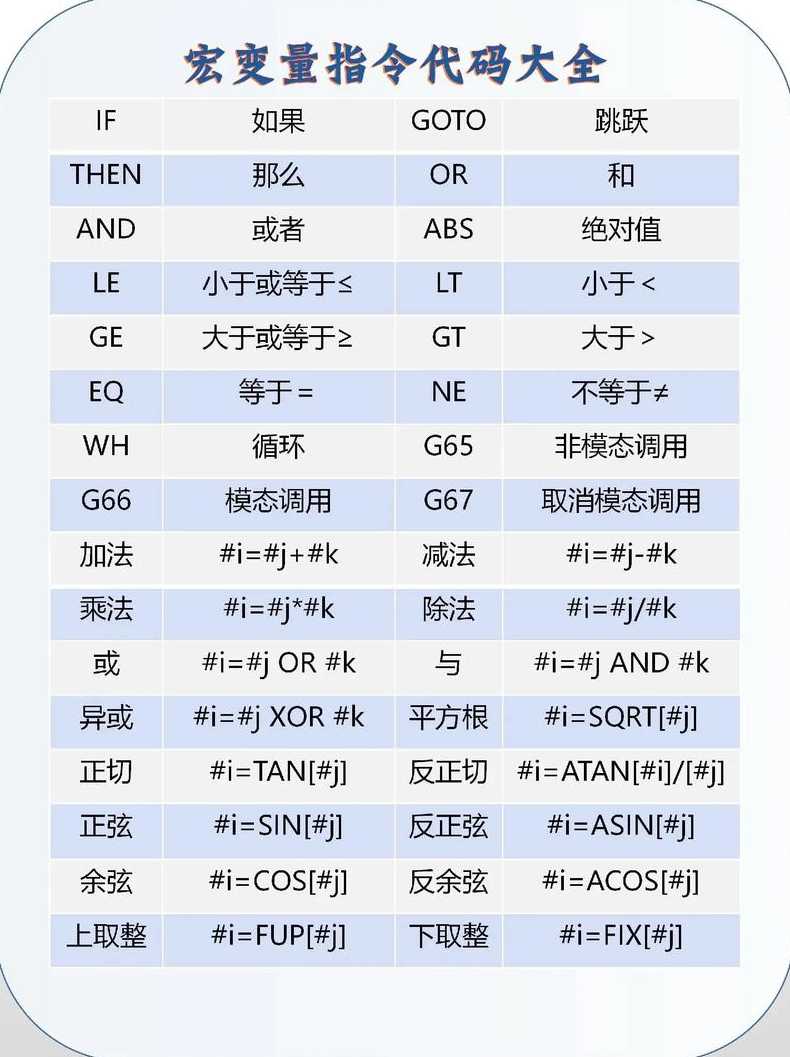

在法兰克数控系统宏程序中涉及英文代码的有运算指令、控制指令等。表示运算指令的有：GT表示大于，GE表示小于或等于，EQ表示等于，NE表示不等于，...；表示控制指令的有：IF表示的是条件转移语句1， GOTO表示的是无条件转移语句，WHILE表示的是循环语句，IF...THEN表示的是条件转移语句..。

在数控铣床FANUC系统中，G代码和M代码是编程者常用的语言。G代码主要用于控制机床的移动方式和方向，而M代码则控制机床的辅助动作。例如，G40和G49分别取消和启用刀具半径补偿；G80取消固定循环，G90表示绝对方式指定，G91则表示相对方式指定。在实际编程中，可以通过编写宏程序来提高效率。

宏程序编程中，普通加工程序直接用数值指定G代码和移动距离，如GO1和X100.0。而使用用户宏程序时，数值可以直接指定或用变量指定。当用变量时，变量值可通过程序或MDI面板上的操作改变。例如：1＝#2＋100 G01 X#1 F300 说明：变量的表示 计算机允许使用变量名，用户宏程序不行。

②将程序号对应的参数设置为G代码的数值；③调用的形式为：G（参数设定值）。宏程序主体号码与对应的参数号：条件转移指令：西门子（SIEMENS）宏程序的格式 计算参数R：R0—R99 ——可以自由使用；R100R249 ——加工循环传递参数；R250—R299——用于加工循环传递的内部计算参数。

宏程序怎么用

编写宏程序的方法包括利用变量编程。条件语句1使用IF结构，当条件表达式成立时，程序跳转至标号为nn的语句继续执行，否则程序执行下一条语句。条件语句2采用WHILE结构，当条件表达式成立时，程序从DOm到ENDm之间的代码重复执行，直到条件不再成立时，程序继续执行ENDm后的代码。椭圆的解析方程和参数方程可以使用条件语句2来编写。

IF是满足条件跳出，WHILE是满足条件运行，掌握一个就够了。1~#33是局部变量，局部变量只能在宏中使用，以保持操作的结果，关闭电源时，局部变量被初始化成“空”。宏调用时，自变量分配给局部变量。100~#149（#199）和#500~#531（#999）是公共变量，公共变量可在不同的宏程序间共享。

在使用发那科宏程序时，#3000是一个用于设定报警号的变量。当条件满足时，例如#1大于或等于20，则可以触发报警。具体宏程序代码如下：IF [#1 GE 20] THEN #3000=1 （ERROR）；这条指令表示，如果#1变量的值大于或等于20，那么#3000变量将被设置为1，表示出现错误。

在编程中，创建一个倒角程序需要细致的规划和精确的数学计算。假设我们要创建一个倒角程序，其孔深为10，孔底直径为20，铣刀直径为10，四周倒角角度为45°。这个程序使用宏指令进行编写，宏指令的使用可以大大简化编程过程，提高程序的可读性和可维护性。

首先，程序会检查#3902变量的值是否大于100。 如果条件满足，即#3902确实大于100，程序会继续执行THEN后面的命令，即将#3000赋值为1。 如果条件不满足，程序则跳过THEN后面的命令，继续执行后续代码。通过这种方式，我们可以灵活地控制加工过程中的各种操作，以确保生产过程的顺利进行。

首先快速定位至X60，Z6，启动主轴，设定主轴转速为300转/分钟。接着让刀，使Z向移动一个螺距，将工件外端面设置为Z0。使用宏程序指令G65 H01 P#202 Q800，设定第一次进刀量为0.8mm。随后使用G65 H01 P#203 Q0，初始化循环计数，设定#203为0。

a类宏程序代码一览表?

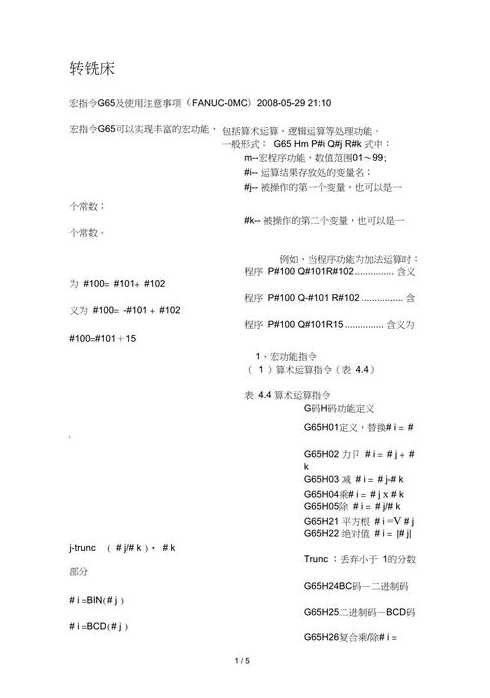

1、A类宏是以G65 Hxx P#xx Q#xx R#xx的格式输入的，而B类宏程序则是以直接的公式和语言输入的和C语言很相似在0i系统中应用比较广。

2、A类宏采用特定的格式输入，格式为G65 Hxx P#xx Q#xx R#xx，其中Hxx表示宏程序的代号，P、Q、R分别代表宏调用中的变量参数。而B类宏则以直接的公式和语言输入，其语法与C语言类似，这种类型的宏在0i系统中应用非常广泛，为复杂的数学运算提供了强大的支持。

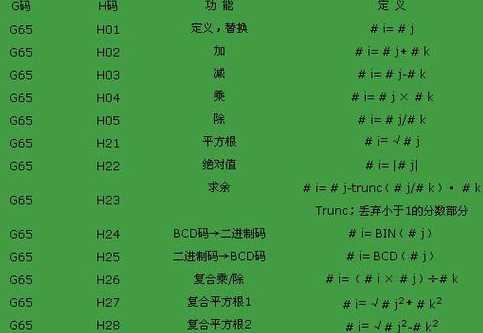

3、A类宏程序的引用较为简单，主要使用变量和特定的H代码。H01表示赋值，格式为G65 H01 P#101 Q#102，即将#102的数值赋予到#101中。H02表示加法，格式为G65 H02 P#101 Q#102 R#103，将#102和#103的数值相加，结果赋予到#101中。其他H代码分别表示减法、乘法和除法。

4、在法兰克数控系统宏程序中涉及英文代码的有运算指令、控制指令等。表示运算指令的有：GT表示大于，GE表示小于或等于，EQ表示等于，NE表示不等于，...；表示控制指令的有：IF表示的是条件转移语句1， GOTO表示的是无条件转移语句，WHILE表示的是循环语句，IF...THEN表示的是条件转移语句..。

5、A类宏程序的输入格式为G65 Hxx P#xx Q#xx R#xx或G65 Hxx P#xx Qxx Rxx，其中xx表示数值，是以微米级单位输入的。例如，输入100即为0.1毫米。#xx表示变量号，它是一个固定的地址，用于存储数值。

6、A类宏是以G65 Hxx P#xx Q#xx R#xx的格式输入的，而B类宏程序则是以直接的公式和语言输入的和C语言很相似在0i系统中应用比较广。宏程序指令适合抛物线、椭圆、双曲线等没有插补指令的曲线编程；适合图形一样，只是尺寸不同的系列零件的编程；适合工艺路径一样，只是位置参数不同的系列零件的编程。

法兰克系统宏程序有几种指令代号?

在法兰克数控系统宏程序中涉及英文代码的有运算指令、控制指令等。表示运算指令的有：GT表示大于，GE表示小于或等于，EQ表示等于，NE表示不等于，......；表示控制指令的有：IF表示的是条件转移语句1， GOTO表示的是无条件转移语句，WHILE表示的是循环语句，IF.....THEN表示的是条件转移语句....。

宏程序可以分为A类宏和B类宏。A类宏采用特定的格式输入，格式为G65 Hxx P#xx Q#xx R#xx，其中Hxx表示宏程序的代号，P、Q、R分别代表宏调用中的变量参数。而B类宏则以直接的公式和语言输入，其语法与C语言类似，这种类型的宏在0i系统中应用非常广泛，为复杂的数学运算提供了强大的支持。

不知道你发那科的会不会，其实意思啊格式啊是一样的，只是代码不一样而已，比如发那科的#1，在OKUMA里面就是VC1，再比如系统变量发那科中的#2502，OKUMA中就是VZOFX2，还有很多，就不一一例举了。自己买本书一看就知道了。
