matlab函数图像，Matlab函数图像绘制技巧解析

wzgly1个月前 (07-26)程序系统3

Matlab函数图像是指使用Matlab软件绘制数学函数的图形表示，通过Matlab的绘图功能，可以直观地展示函数的变化趋势和特征，用户只需输入函数表达式，Matlab便会自动计算函数在不同点的值，并绘制出相应的曲线图，这种可视化方式有助于理解函数的性质、判断函数的增减性和极值等，Matlab函数图像在科研、工程等领域有着广泛的应用。

嗨，大家好！我是小明，今天我们来聊聊MATLAB中的函数图像，在MATLAB里，绘制函数图像是一种非常直观的方式来理解和分析函数的性质，我想知道一个函数在不同区间的增减情况，或者函数的极值点在哪里,绘制函数图像就能一目了然。

一：MATLAB绘制函数图像的基本步骤

定义函数：你需要定义一个函数，在MATLAB中，你可以使用匿名函数或者定义一个函数句柄。
```
f = @(x) x^2;
```
选择x的取值范围：确定x的取值范围，以便绘制函数图像。
```
x = -5:0.1:5;
```
计算y值：根据定义的函数和x的取值，计算对应的y值。
```
y = f(x);
```
绘制图像：使用plot函数绘制函数图像。
```
plot(x, y);
```

二：常用的MATLAB绘图命令

plot：这是最基本的绘图命令，用于绘制二维图形。
```
plot(x, y);
```
semilogy：用于绘制对数坐标轴的图像，适合绘制衰减或增长非常快的函数。
```
semilogy(x, y);
```
loglog：用于绘制双对数坐标轴的图像，适合绘制指数函数。
```
loglog(x, y);
```
scatter：用于绘制散点图。
```
scatter(x, y);
```

三：自定义图形样式

设置线条颜色：使用'Color'属性来设置线条颜色。
```
plot(x, y, 'r'); % 绘制红色线条
```
设置线条样式：使用'LineStyle'属性来设置线条样式。
```
plot(x, y, '--'); % 绘制虚线
```
设置标记样式：使用'Marker'属性来设置数据点的标记样式。
```
plot(x, y, 'o'); % 绘制圆形标记
```
和标签：使用'Title'和'xlabel'、'ylabel'属性来添加标题和坐标轴标签。
```
xlabel('x');
ylabel('y');
```

四：处理特殊情况

处理间断点：如果函数在某个点有间断，可以使用'o'标记来突出显示。
```
x = [1, 2, 3, 4, 5];
y = [1, NaN, 9, 16, 25];
plot(x, y, 'o');
```

绘制分段函数：对于分段函数，可以使用循环或者条件语句来绘制不同的部分。

x = 0:0.1:10;
y = zeros(size(x));
y(x < 2) = x(x < 2).^2;
y(x >= 2) = x(x >= 2).^3 - 6*x(x >= 2).^2 + 12*x(x >= 2);
plot(x, y);

处理极值点：使用findpeaks函数来找到函数的峰值。

[pks, locs] = findpeaks(y);
hold on;
plot(locs, pks, 'r*');
hold off;

五：交互式绘图

使用ginput：使用ginput函数来获取用户交互输入的点。
```
[x, y] = ginput(2);
plot(x, y, 'ro');
```

使用uicontrol：使用uicontrol来创建交互式控件，如滑动条和按钮。

uicontrol('Style', 'slider', 'Min', -10, 'Max', 10, 'Value', 0, 'Position', [100 300 100 20]);

实时更新图像：根据用户输入实时更新图像。
```
x = get(uicontrol, 'Value');
plot(x, f(x));
```

就是关于MATLAB函数图像的一些基本知识和技巧，希望这篇文章能帮助你更好地理解和应用MATLAB中的绘图功能，如果你有任何疑问,欢迎在评论区留言交流。

其他相关扩展阅读资料参考文献：

基础绘图方法
1. 使用plot函数绘制基本图像
  MATLAB中最基础的函数图像绘制工具是plot函数，它能快速生成二维曲线图，只需输入plot(x, y)，即可将向量x和y对应的数据点连接成折线图，绘制正弦函数：x = 0:0.01:2*pi; y = sin(x); plot(x, y)，会直接显示一条光滑的正弦波曲线。
2. 坐标轴与图像样式设置
  绘制完成后，可通过axis函数调整坐标范围，如axis([0 2*pi -1 1])限制x轴为0到2π，y轴为-1到1。图像样式如线型、颜色、标记可通过参数设置，例如plot(x, y, '--r*')表示红色虚线并带有星号标记。
3. 添加标签与图例
  为图像添加清晰的坐标轴标签和是提升可读性的关键，使用xlabel('时间')、ylabel('振幅')和title('正弦函数图像')可直接标注，若需区分多条曲线，图例可通过legend('正弦曲线', '余弦曲线')实现，确保读者能快速理解数据含义。
高级绘图功能
1. 子图布局与多图对比
  当需要同时展示多个函数图像时，subplot函数是高效工具。subplot(2, 2, 1)创建2x2网格中的第一个子图，再用plot绘制不同函数，可直观对比正弦、余弦、正切等函数的特性。

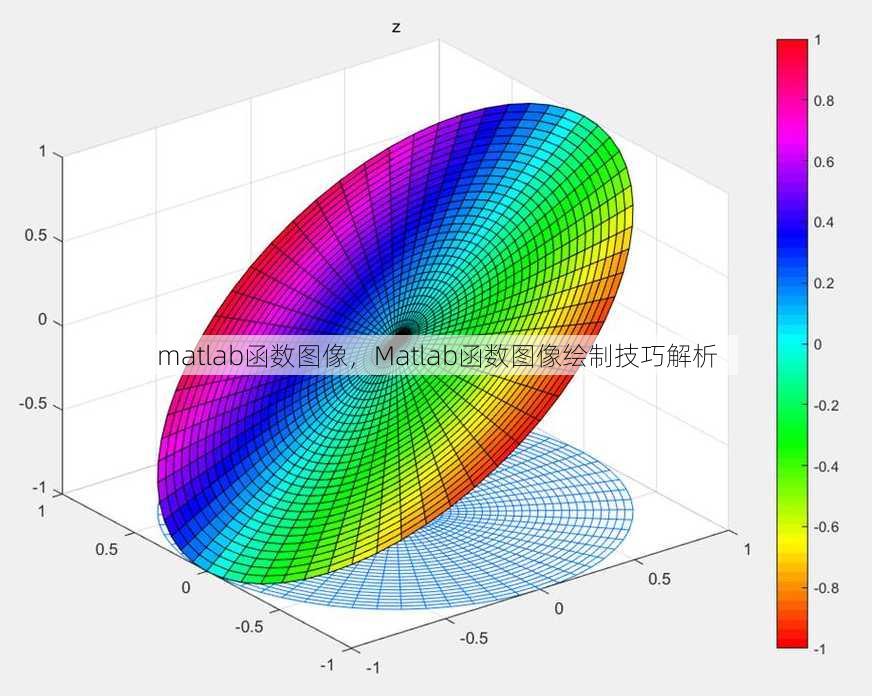

2. 三维函数图像绘制
  MATLAB支持三维绘图，通过surf或mesh函数可生成曲面图，定义函数z = sin(sqrt(x.^2 + y.^2)) ./ sqrt(x.^2 + y.^2)后，使用surf(x, y, z)即可可视化该函数的立体形态，帮助理解多变量函数的空间分布。
3. 图像叠加与注释
  图像叠加可通过hold on指令实现，例如在同一坐标系中叠加正弦和余弦曲线。注释功能如text或annotation可添加关键点说明，例如text(pi, 0, 'π点')标注π位置的交点，增强图像的解释性。
函数图像的实际应用
1. 数据可视化与趋势分析
  函数图像常用于数据可视化，例如将实验数据与理论模型对比，通过plot绘制数据点，并用fplot绘制理论曲线，可直观分析数据与模型的吻合度。fplot(@(x) exp(-x), [0 5])能生成指数衰减曲线，辅助判断数据趋势。
2. 数学建模与函数验证
  在数学建模中，函数图像可用于验证模型准确性，构建微分方程模型后，使用ode45求解并绘制解曲线，可观察模型行为是否符合预期，若发现图像与理论结果不符，需检查模型参数或方程推导过程。
3. 工程领域图像分析
  工程领域常通过函数图像分析系统特性，在信号处理中，使用plot绘制频谱图，或在电路仿真中，用fplot分析电压-电流关系曲线。图像分析工具如findpeaks可自动识别关键特征点，提升效率。
图像处理与优化技巧
1. 数据拟合与曲线平滑
  对不规则数据进行拟合时，可使用polyfit或fit函数。p = polyfit(x, y, 2)拟合二次曲线，再用polyval生成拟合值并绘制平滑曲线，对于噪声干扰，图像滤波工具如smooth可降低波动，提高可视化清晰度。
2. 图像颜色与风格自定义
  MATLAB允许颜色映射和风格自定义，例如通过colormap jet切换颜色方案，或使用grid on添加网格线，对于复杂图像，风格模板如plotyy可同时显示双Y轴数据，适应多变量对比需求。
3. 图像导出与格式转换
  绘制完成后，需将图像导出为文件。导出功能支持多种格式，如saveas(gcf, 'output.png')保存为PNG图片，或print -dpdf 'output.pdf'导出为PDF文档，导出前可调整分辨率（set(gcf, 'PaperSize', [800 600])）确保图像质量。
交互式可视化与动态展示
1. 实时绘图与动画制作
  在动态场景中，实时绘图功能如animatedline可逐帧更新数据，通过循环addpoints实时绘制函数变化过程，再用getframe和movie生成动画，直观展示函数动态特性。
2. 交互式GUI工具应用
  MATLAB提供GUI工具（如guide）创建交互式界面，用户可通过按钮或滑块调整参数并实时更新图像，设计一个滑块控制正弦函数的频率，动态生成不同频率的曲线，提升实验效率。
3. 图像动态更新与响应
  对于实时数据流，动态更新功能如set和drawnow可实现图像实时刷新，读取传感器数据后，使用set(line, 'YData', new_data)更新曲线，再调用drawnow重绘图像，确保数据可视化同步。

MATLAB函数图像的绘制不仅是基础操作，更是数据分析与建模的核心工具，通过掌握plot函数、子图布局、三维绘图等技术，用户可高效生成图像；结合数据拟合、图像优化、动态展示等高级功能，进一步提升图像的科学性与实用性，无论是学术研究还是工程实践,函数图像都能成为直观理解复杂问题的桥梁。
